液晶拼接幕墙的常用接线方法阅读次数 [2828] 发布时间 :2023-05-26

液晶拼接幕墙是一种常见的多屏显示设备，由多块液晶拼接屏组合而成，可以同时显示多个画面，广泛应用于大型展示、监控、指挥调度等领域。正确的接线是保证液晶拼接屏正常工作的重要前提，本文将为大家介绍液晶拼接幕墙常用的接线方法及注意事项。

1.电源接线

液晶拼接屏的电源接线是最基础的接线，也是最重要的接线。通常情况下，液晶拼接屏的电源接口为AC220V，需要使用拼接屏附件中的原装电源线连接到电源插座上。在接线时，要确保电源线的插头与插座相匹配，插头不能插反或插歪，以免引起电路短路或电源故障，电源插座必须保证良好接地，确保用电安全，避免对拼接屏的工作环境造成干扰。

2.视频信号接线

液晶拼接屏的视频信号接线是将视频信号源与拼接屏连接起来的关键步骤。通常情况下，液晶拼接屏的视频信号接口有HDMI、DP、DVI和VGA等多种类型，需要根据实际需求选择合适的信号线进行连接。在接线时，要确保信号线的接口与拼接屏的信号接口相匹配，避免热插拔信号线，接口不能插反或插歪，以免影响信号传输质量。以常见的HDMI分配器接线为例，具体方法如下图所示：

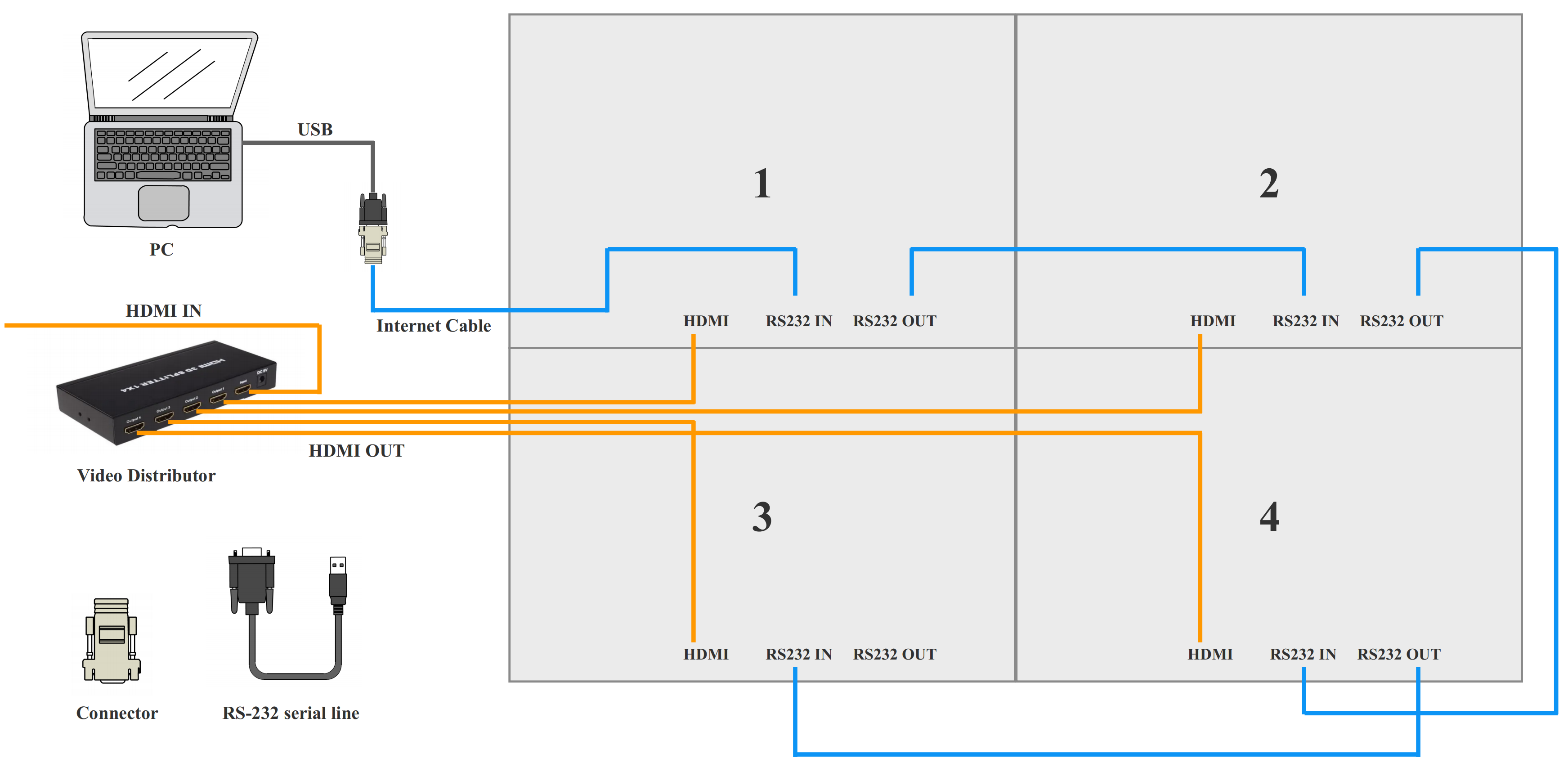

HDMI分配器2*2拼接

在上图中，HDMI视频信号通过1分4的HDMI分配器传输到4块拼接屏中，此时4块拼接屏所接收的HDMI视频信号相同，通过拼接设置使得4块拼接屏各自显示画面中的相应位置，完成整块大屏的视频拼接。

部分型号的拼接屏具备DP信号环通功能，可以通过DP环通组成菊花链来完成视频接线，能够节约视频分配器的成本，这种拼接屏的接线方式如下：

DP环通2*2拼接

在上图中，视频信号通过HDMI或DP传输到第一块拼接屏中，随后由第一块拼接屏的DP OUT接口环出至下一块屏幕的DP IN接口，依此类推，直至将DP信号环通至最后一块拼接屏。此时4块拼接屏所接收的视频信号相同，通过拼接设置使得4块拼接屏各自显示画面中的相应位置，完成整块大屏的视频拼接。

3. 控制信号接线

液晶拼接屏需要连接控制信号后才能实现控制操作，目前市面上的拼接屏通常都采用RS232协议的串口信号进行控制，以RJ45接口的八芯网线组成菊花链来控制拼接幕墙中的所有拼接屏。

在上图中可以看到，电脑通过标准USB转RS232串口线（DB9公头）连接DB9转RJ45转换器接入网线，网线的另一头接入第一块拼接屏的RS232 IN接口中，随后从随后由第一块拼接屏的RS232 OUT接口环出至下一块屏幕的RS232 IN接口，依此类推，直至将串口信号环通至最后一块拼接屏，即可用电脑控制拼接幕墙中的所有拼接屏。需要注意的是DB9转RJ45转换器和网线必须使用购买拼接屏时所附带的原装附件，以免出现针脚错误或信号丢失等问题。USB转RS232串口线则需要使用正规厂家的合格产品，以免出现串口信号错乱的问题。

液晶拼接屏的接线方法可能因型号和功能等不同而有所差异，因此在进行接线前，一定要查阅液晶拼接屏的用户说明书，了解具体的接线方法和注意事项。在进行液晶拼接屏的接线时，一定要先将电源断开，避免电流过大造成安全隐患。在接线完成后，再将电源插上，进行开机测试。要仔细查看接口方向，确保正确插入，避免接口插反或插歪所可能导致的电路短路或信号传输故障。使用正确的液晶拼接屏接线方法可以保证拼接屏正常工作，提高拼接屏的稳定性和使用寿命。
